Mit der Beschleunigerkarte CT63 von Rodolphe Czuba erwachte der Atari Falcon 030 noch einmal zu neuen Höchstleistungen. Ein 68060 mit Taktfrequenzen jenseits der 100 MHz, ein schnelles SDRAM-Interface sowie ein 32-bit Erweiterungsport sorgen für ordentlich Dampf unter Haube und für neue Möglichkeiten. Im Gegensatz zur CT60 wurde hier jedoch auf einen Falcon-Booster aus Kostengründen verzichtet. Da sich das Platinenlayout jedoch nicht unterscheidet, lässt sich dieser mit ein paar Bauteilen einfach und schnell nachrüsten. Vorraussetzung allerdings ist, dass der Umgang mit SMT-Bauteilen und Lötkolben vertraut ist.
Folgende Bauteile sind für den Umbau notwendig:
Anzahl | Bezeichnung | Größe | Bauform | Position |
4 Stück | SMD Keramikkondensator | 100nF | 0603 | C31, C37, C38, C39 |
3 Stück | SMD Widerstand | 22 Ohm | 0603 | R8, R31, R36 |
5 Stück | SMD Widerstand | 33 Ohm | 0603 | R13, R14, R32, R33, R37 |
1 Stück | Stiftleiste, gewinkelt | 2×5-polig | RM2.54 | X9 |
1 Stück | Stiftleiste, gerade | 1×3-polig | RM2.54 | JP1 |
1 Stück | Jumper | 2-polig | RM2.54 | JP1 |
1 Stück | Oszillator | 50 MHz | DIL8 | Q1 |
1 Stück | Hex Inverter | 74F04D | SOP14 | IC13 |
1 Stück | Quad buffer (3-State) | 74ABT125D | SOP14 | IC14 |
1 Stück | 12-Stage Binary Counter | 74HC4040 | SOIC16 | IC12 |

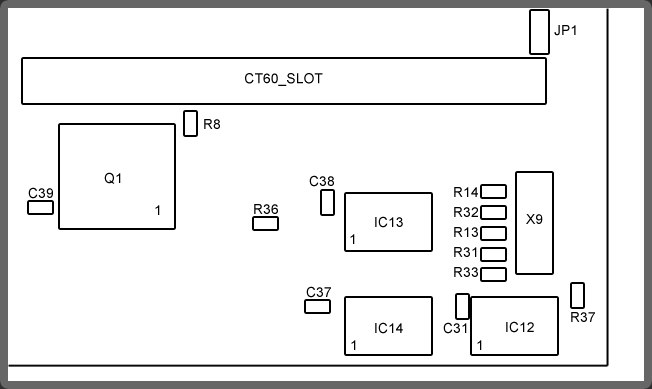

Während das Einlöten der Kondensatoren, Widerstände und der Stiftleiste keine Probleme bereiten sollten, wird es bei den ICs und dem Quarz schon etwas schwieriger. Hier gilt es vorallem die richtige Ausrichtung zu beachten, da ansonsten die Lebensdauer erheblich verkürzt wird. In nachfolgender Grafik ist die korrekte Ausrichtung mit einer 1 dargestellt. Die freien Bauteilplätze befinden sich in der rechten unteren Ecke der CT63-Karte. Sollte dennoch etwas unklar sein, dann bitte vor dem Einbau kurze Rückfrage stellen!
Wurde alles korrekt eingelötet, kann der Falcon-Booster gemäß der Anleitung zur CT60 in Betrieb genommen werden. Bitte vor dem ersten Betrieb noch einmal alle Lötvorgänge kontrollieren und auf evtl. Kurzschlüße überprüfen!
